Установка инфракрасного нагрева ИКН ST-100



• Все бренды  •  Все размеры  • Специально по вашим запросам •  Производство на заказ  •  Запчасти  •  Ремонт

Возможен заказ на проектирование, изготовление и монтаж оборудования с учетом фактических характеристик и размеров конкретного транспортного средства, условий эксплуатации, требований заказчика и выбранных Вами опций.

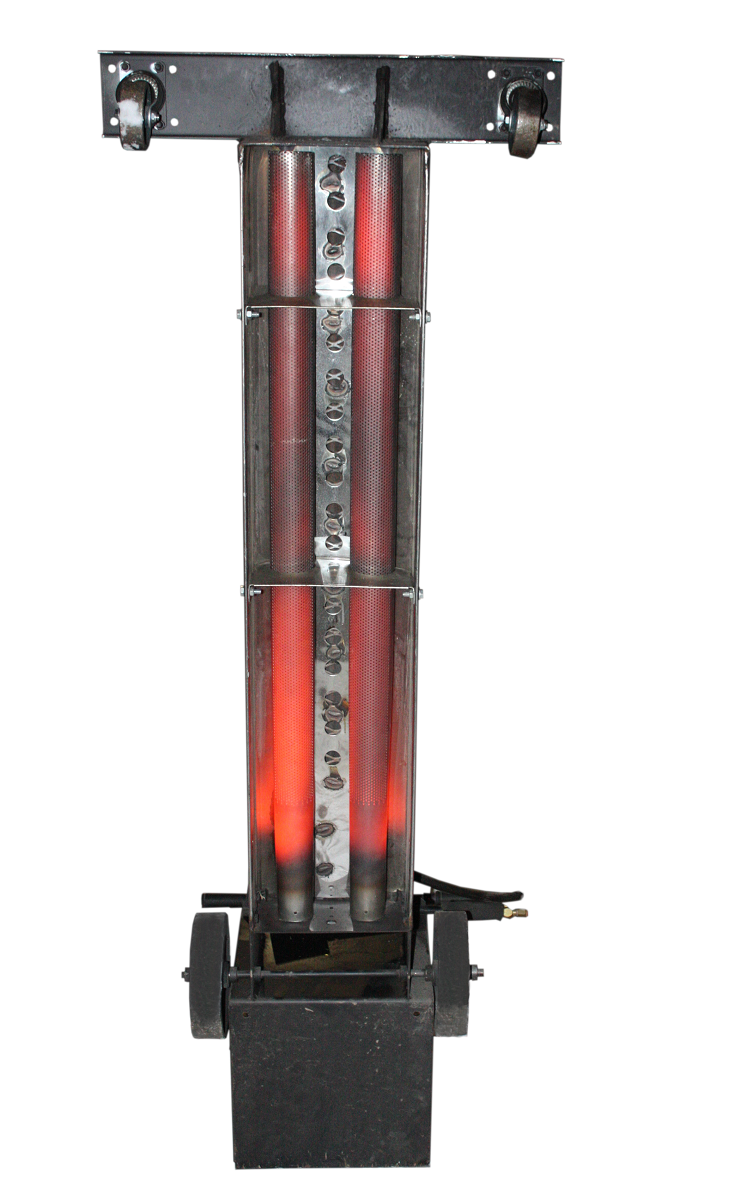

Установка инфракрасного нагрева ИКН ST-100
Еще фото
Корпус: Металлический
Горелка: Газовая, тип ST
Страна происхождения: Россия
Топливо: Пропан
Поставщик: СК Дельта
Модель: ИКН ST-100




Портативная установка инфракрасного нагрева  ИКН SТ-100 предназначена для технологического нагрева материалов (асфальт, бетон, металл, термопластик и т. п.), включая сушку  поверхностей. Оборудование представляет собой комплект из двух  параболических инфракрасных металлических горелок в сборе. Изделие имеет уникальный, компактный и автономный дизайн, доказанную надежность. Особенно эффективна для нагрева асфальтобетона, ремонта тротуаров, подъездных путей, парковок, теннисных кортов и других небольших площадок. Оборудование рекомендуется использовать для технологии стыковки соединений и продольных швов на дорожных покрытиях. Установка может работать с асфальтоукладчиком, чтобы обеспечить надежную систему, которая может быть пригодна для большинства условий укладки асфальта. ИКН ST-100 рекомендуется использовать для технологии стыковки соединений, продольных швов и ремонта трещин на асфальте на дорожных покрытиях.

ИКН ST-100 имеет два инфракрасных нагревателя из нержавеющей стали оригинального типа, стальные диски, газовая горелка и соединение с газовым баллоном.
Мощная установка инфракрасного нагрева поверхностей  с выше 120 000 BTU - при потреблении 2.5 кг топлива в час. Работает от бытового газового пропанового баллона 27 и 50 литров. Розжиг в ручном режиме от горелки.

Характеристики:

Модель:

Тип Крепления
Вес
ИКН ST-100

  Ручной

 47 кг


Размеры
Длина
Ширина

Зона нагрева:
Длина
Ширина

Мощность


185 см
65 см


105 см
 35 см

от 120 000 до 160 000 BTU

Комплектность:
  • 2-ИК излучателя параболического типа
  • корзина для газового баллона
  • шланг газовый
  • регулятор давления газа
  • газовоздушная горелка
  • четыре колеса
  • паспорт
Модификация ИКН SТ в соответствии с декларацией ЕАС

ИКН – инфракрасные нагреватель

Обозначение: монтаж на прицеп (-TD), монтаж на асфальтоукладчик (-JPV), монтаж на колеса (-JPVT)

Тип ИКН

Портативный

На прицепе


На асфальтоукладчик JPV

ST

ИКН ST-100

ИКН ST-100M

ИКН ST-100MA

ИКН ST-120

ИКН ST-125

ИКН ST-125MA

ИКН ST-135

ИКН ST-135MA

ИКН ST-200-TD

ИКН ST-300-TD

ИКН ST-400-TD

ИКН ST-200-JPV

ИКН ST-300- JPV

ИКН ST-400- JPV


Назначение изделия

Нагреватель инфракрасного излучения собраны на металлической раме (установка), тип газовых горелок ST соответствует требованиям ГОСТ25696-83 и требованиям пожарной безопасности согласно НПБ 252-98, горелки работают на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р52087-2003 типа «Пропан».
Не допускается монтаж и эксплуатация изделия в производственных помещениях категории А, Б и В 1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости, а также в цокольных и подвальных помещениях.
Не допускается применение установки в местах хранения горючих материалов, а также в помещениях без постоянного обслуживающего персонала!
Не используйте изделие в жилых помещениях!
Не используйте изделие в закрытых или не проветриваемых помещениях!
Не использовать вводной среде!
Не использовать в агрессивной среде!
Не бросать, не кидать, не подвергать изделие грубому механическому воздействию!

Устройство и принцип работы

Установка состоит из двух ИК излучателей типа ST. Разогретый до 800-900°С металл излучает инфракрасные лучи. Конструкция металлической трубы, предотвращает появление открытого горения, делая горелку максимально пожаробезопасной. Контроль горения осуществляется редуктором и запорными кранами. Конструкция горелки обеспечивает надежность и безопасность всей установки при эксплуатации в течении расчетного ресурса работы, а также возможность ремонта или замены отдельных блоков.

Последовательность включения

  • Открыть краны на газовых баллонах
  • Установить давление пропановом редукторе в положение '0.08 – 0.9 МPa.
  • Открыть кран подачи газа от газовой рампы, расположенный на первом коллекторе установки.
  • Открыть кран подачи газа газо-воздушной горелки от редуктора.
  • Зажечь газо-воздушную горелку
  • Открыть краны подачи газа на ИК горелки
  • Зажечь две инфракрасные горелки присоединенные к первому коллектору ИКН, т.е. поднести источник огня к металлическому экрану и дождаться устойчивого горения.
  • Убедиться в работе всех двух горелок
  • Установить давление регуляторов давления пропанового редуктора в положение 0.04 – 0.05 МPa
При расходе газа со временем изменяется давление на редукторе. Поэтому важно постоянно контролировать и при необходимости регулировать давление газа на пропановом редукторе в положение 0.04 – 0.05 МP.

Закрыть кран подачи газа на газовоздушной ГВ горелки.

Выключение
  • Закрыть кран на газовом баллоне.
  • Переведите газовые краны на коллекторе в положение «закрыто».
  • Убедиться в отсутствии пламени в горелках.
  • Не трогать корпус и газовые горелки руками до их полного остывания.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ВАЖНАЯ ИНФОРМАЦИЯ

Данная установка должна устанавливаться и обслуживаться в соответствии с применяемыми в настоящее время нормами безопасности, а также требованиями настоящей инструкции. Не переделывайте, не разбирайте горелки. Её конструкция разработана так, чтобы обеспечить безопасность для Вас и Вашей собственности. Во избежание излишних нагрузок на источник излучения рекомендуется подключение горелки при помощи гибкого шланга. Это изделие работает на пропане со специально поставляемым регулятором давления.

ВНИМАНИЕ

  • Не использовать для жилых помещений!
  • Не использовать для приготовления пищи!
  • Горелки следует содержать в чистоте, не допуская загрязнения   керамического элемента.
  • Не использовать в помещениях, а также в подвальных  помещениях.
  • Не использовать в случае обнаружения запаха газа.
  • Производственный участок, где работает горелка,  должно быть оснащены огнетушителями и средствами пожаротушения
  • Горелка должна крепиться на несгораемую поверхность.
  • Открытая электропроводка должна находиться на   расстоянии не менее 1 метра от горелки.


Соблюдать дистанцию: минимальное допустимое расстояние до легковоспламеняющихся материалов при θmax=70°C – 2м., до потолка – 1м., до стены - 0,6м.
Запрещено оставлять горелки без присмотра. При применении горелки на открытом пространстве она должна быть защищена от атмосферных осадков и ветра (если он более  8 км/час). Горелку необходимо оберегать от влаги, ударов и повреждений. Не вешать на установку одежду и другие, даже невоспламеняющиеся,   материалы.
Не распылять аэрозоли вблизи горелки.
Запрещается касаться ИК горелок во время их работы и после прекращения работы (ранее, чем через 2 часа).
Не оставляйте детей без присмотра рядом с изделием
Газовый баллон размещается вертикально в стороне, противоположной направлению излучения на расстоянии  не менее 2 м метра от установки.
Шланг не должен контактировать с горючими веществами  и попадать под прямое излучение от горелки и отводимое тепло.
Не перемещайте горелки и, когда они работают.
Перед заменой баллона дайте горелке остыть


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • По мере загрязнения горелки необходимо удалять пыль и грязь (горелка должна быть выключена и остывшая) - продувка сжатым воздухом.
  • По мере загрязнения горелки необходимо удалять пыль и грязь (горелка должна быть выключена и остывшая) - продувка сжатым воздухом форсунок, шлангов и коллектора.
  • Проверьте состояние нержавеющей сетки (визуальный осмотр).
  • Проверьте крепления горелки, состояние коллектора газового шланга и его соединения, регулятор давления. Температура горения, равная приблизительно 800-900°C (оранжево-красный цвет), что подтверждает чистоту горелки и правильное давление подачи газа
  • Прочистка форсунки механическим способом, включая сжатый воздух
  • Технические характеристики могут изменяться без предварительного уведомления.
  • Плюсовая температура обеспечивает бесперебойную подачу газа из ёмкости (баллона). Однако при минусовой же температуре содержимое баллона может покрываться инеем, и подача газа может замедляться или полностью останавливаться.
В этом случае говорят "баллон замерз" и ИК горелки как следствие перестают гореть (затухают).


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

Гарантийный срок 12 месяцев со дня продажи, при условии соблюдения правил указанных в данном паспорте.
В течение гарантийного срока все неисправности, возникшие не по вине покупателя, устраняются изготовителем.

Гарантийные обязательства утрачивают свою силу в случаях:
  • несоблюдения требований, указанных в данном    паспорте;
  •  несоблюдения требований по обслуживанию;
  •  небрежного хранения, механических повреждений;
  •   использование горелок в целях, для которых она  не предназначалась
В целях улучшения производительности и эффективности работы оборудования производитель (поставщик) оставляет за собой право изменить конструкцию установки (изделия) и комплектующие без дополнительного согласования.
