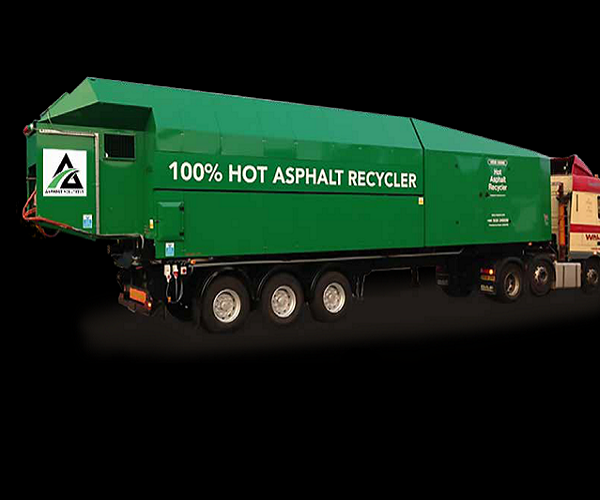

Рециклер асфальтобетона на автомобиле VEB10000
Еще фото |
Мобильный рециклер асфальтобетона VEB10000 предназначен для восстановления АБС с целью дальнейшего применения для укладки и или ремонта асфальтобетонного покрытия. За 20 минут установка может изготовить до 10000 кг асфальтобетонной смеси из старого кускового асфальта или крошки. Оборудование эффективно на больших расстояниях от асфальтовых заводов, когда доставка небольшого количества асфальта становится убыточным.

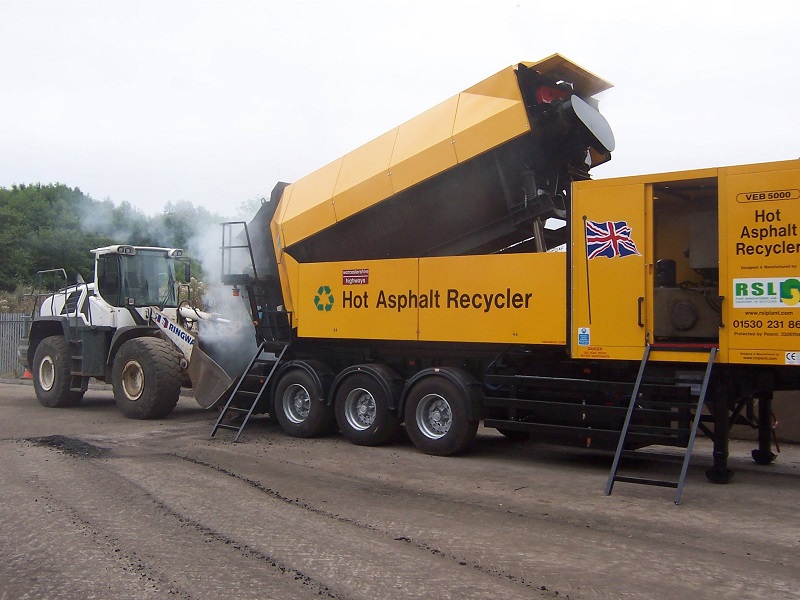

Рециклер VEB10000 состоит из вращающегося стального барабана, установленного на шасси, подобного бетономешалке. Сзади находится загрузочный бункер, дизельная горелка и загрузочный люк.Барабан с внутренними лопастями является основной частью рециклера, и благодаря такой конструкции асфальтобетонная смесь внутри пересыпается под действием силы тяжести и перемешивается под нагревом.
Барабан имеет грузоподъемность 10 тонн и приводится в движение отдельной движительной установкой, установленной на шасси.
Процесс рециклинга асфальтобетона происходит в 10-тонных партиях.
В течение периода загрузки горелка загорается, чтобы нагреть асфальт, когда он падает в барабан. Если материал потерял значительное количество остаточного битума, то на этой стадии добавляется дополнительное новое связующее. После 20 минут нагрева материал выгружается из барабана через разгрузочный желоб.
Производительность 30 тонн переработанного асфальта в час
Базовая комплектация (без автомобиля)
- Дизельная горелка с оборудованием;
- Барабан для смешивания
- Рама для оборудования
- Генератор бензиновый (дизельный)
- Система нагрева
- Гидростанция с газооборудованием;
- Пульт управления;.
Опции
- газовая горелка;
-
компрессор;
-
газовый резервуар;
- газовый испаритель;
Описание
Барабан для смешивания обеспечивает заданную температуру горячей смеси и позволять выгружать горячую смесь по желанию оператора. Барабан на прямую соединен с коробкой передач и имеет электрический вытяжной вентилятор. Панель управления расположены по направлению к задней части для обеспечения безопасности. Первичные органы управления расположены внутри защитного шкафа. Для удобства оператора первичные органы управления рециклером использованы электронные переключатели. Панель управления расположена в герметичный герметичном шкафе с замком.
Органы управления включают в себя такие функции:
-
Пуск / Остановка двигателя
-
Готовность горелка лампы
-
Таймер горелки
-
Барабан вверх / вниз
-
Подача материала Вкл. / Выкл.
-
Выходная дверца бункера Открыть / закрыть
-
Датчик температуры выхлопной трубы
-
Аварийный останов
Другие индикаторы включают в себя: -
Датчик давления топлива горелки
-
Датчик вакуума горелки
|
|
|
|
|
|
Предохранительные аварийные выключатели расположены в нескольких местах по бокам рециклера. Компоненты двигателя и генератора размещены в машинном отделении. Гидравлическая система работает от электродвигателя мощностью не менее 7,5 кВт. Емкость гидравлического резервуара составляет 100 литров. В работе гидравлической системы используются электромагнитные клапаны на 24 В.
Рециклер оснащен генераторной установкой . Генератор работает на дизельном топливе. Генератор оборудован 12-вольтовой встроенной системой запуска. Пусковой ток обеспечиваться электрической 12-вольтовой батареей постоянного тока. Емкость топливного бака 250 литров.
Регулируемый таймер позволяет задавать время работы горелки и обеспечивает автоматическое отключение горелки по истечении назначенного времени. Система безопасности при возникновении неисправности прекращает подачу дизельного топлива. Дизельная горелка имеет выходную мощность до 3 000 000 БТУ.
Работа горелки с принудительной подачей воздуха контролируется оператором с пульта управления. Система нагрева включает в себя трубопроводы для топлива, шланги, фильтры, электромагнитные клапаны и топливный бак.
Подробная информация по отдельному запросу
