Процесс инфракрасного ремонта асфальта с использованием АКС (термопрофилирование асфальта, ямочный ремонт)

Соков Виталий
25.11.201312:4025.11.2013 12:40:57
Процесс инфракрасного ремонта позволяет проводить ремонтные работы, не оставляя швов, которые требуют меньше затрат финансов и времени. Устройство подогревает существующий асфальт на участке ремонта и вокруг его до свыше 150°С без обжига. Результатами инфракрасной обработки являются надежный и привлекательный ремонт, в ходе которого регенерируется существующий асфальт. Учитывая стоимость асфальта и затраты на утилизацию старого асфальта, данный вариант становиться все более и более привлекательным альтернативным способом действия.

АКС это автономная комплексная система инфракрасного ремонта дорог, установленная на шасси грузового автомобиля.
В машине, образуя единый комплекс, на общем шасси установлены следующие узлы: инфракрасный нагреватель с поверхностью,  накопительная емкость для хранения от 2 до 6 тонн асфальта, отсек для хранения инструментов, отсек для размещения виброкатка и отсек для хранения отходов. Работу АКС обеспечивает персонал в два человека. АКС оснащена всеми материалами и средствами, необходимыми для инфракрасного ремонта асфальтобетонного покрытия. Асфальтовое покрытие, отремонтированное с помощью средств , сохраняет свою прочность в течение долгих лет.

8ddb92fb5926a474e8815c60d7692db5.jpgec2d770fc15a37dbf13f2b3eb5f3effa.jpg59268ba26d9814c9b12da4811fc0db83.jpg1303f9ed351860c9704b4a575140269e.jpg87b3ee747deb3db520b2d37f064e129c.jpg5508546778dfbd327f2a6a15912597d1.jpgf64e4c8a49e3d5210630bc7502cfa0c2.jpg865ec77a72f62cbee823af0914758ed6.jpg
Фото:
Соков Виталий
25.11.201312:4025.11.2013 12:40:57
Просмотров:1370

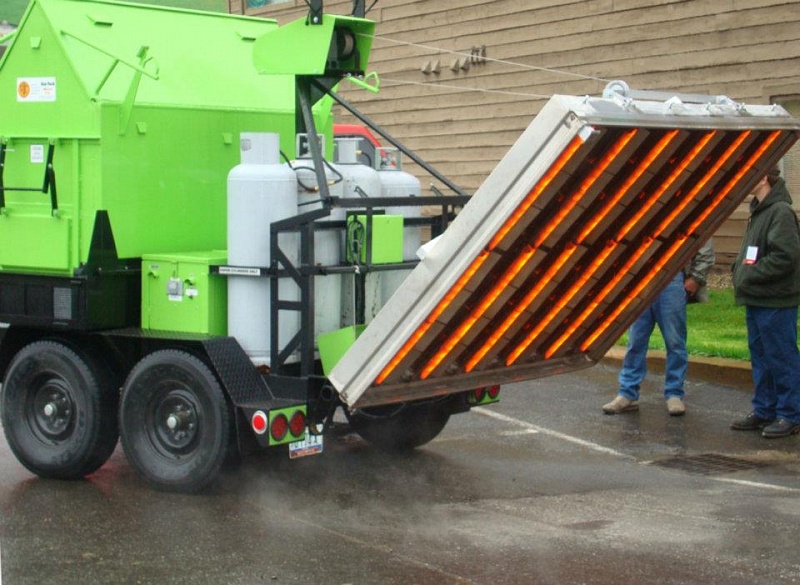

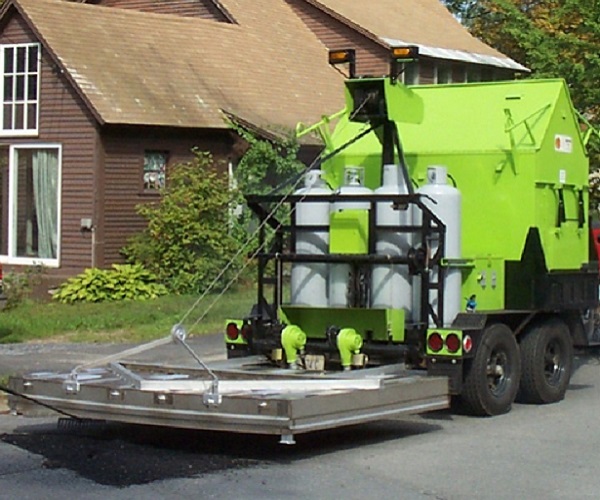

Автономная комплексная система инфракрасного нагрева и ремонта асфальта на базе трейлера Ray-Tech Mini-Combo и Combo

Соков Виталий
07.10.201312:5607.10.2013 12:56:03
Автономная комплексная система  инфракрасного нагрева и ремонта асфальта на базе трейлера Ray-Tech Mini-Combo и Combo
Наиболее эффективное из имеющихся в распоряжении передвижное транспортное средство, предназначенное для качественного ямочного ремонта и других работ по содержанию дорог.
  • Объединение регенератора и дорожного нагревателя на двухосном прицепе с выбором опций.
  • Восстанавливает старый асфальт в материал для постоянного ямочного ремонта и сохраняет новый асфальт, полученный прямо с завода, при необходимой температуре.
  • Дорожный нагреватель, смонтированный сзади, позволяет проводить ремонт дорожных повреждений, исключая холодный ямочный ремонт и гарантируя работу круглый год.
  • Инфракрасное излучение обеспечивает прочное тепловое соединение стыков для высококачественного ремонта и увеличивает объемы производства при работе бригады всего из двух человек.
  • Экономичный расход топлива, простота управления.
  • Прочно соединяет в стыках старый и новый асфальт.
  • Простота обслуживания, качественное изготовление, проверенная надежность и рентабельность.
  • Выпускается с двух- или четырех тонным регенератором.
  • Производится в США.

2-тонный регенератор

Нагревательная система
 - энергетические конвертеры – два инфракрасных конвертера производительностью по 8800 ккал, установленных в тепловой камере.
 - топливо – 100%  газ пропан (подача за счет испарения). Два 45кг баллона (не входят в комплектацию). Автоматический выключающий клапан.
 - держатели баллонов – мощные кронштейны для крепления топливных баллонов.
 - контроль безопасности – клапан полного отключения газа, управляемый электронным модулем зажигания,  электрод непосредственного поджига и датчик пламени. Газовый шланг высокого давления с фитингами многократного использования, регулируемый редуктор понижения  давления (норма 270 мм водяного столба). Внешний аварийный выключатель.

Температурный контроль

 - холодный материал, помещаемый в установку, полностью перерабатывается в течение 16 часов.
 - температура вяжущего при восстановлении материала не превышает 1600С.
 - после того как материал будет восстановлен, система контроля автоматически понизит температуру смеси до 1470С и будет поддерживать материал в рабочем состоянии в течении долгого времени (приблизительно 48 часов).
Конструкция

 - рама шасси –  коробчатый внешний контур рамы сечением 13х9х1см  и поперечные швеллеры 10х14см. Мощное дышло с девятью положениями (по высоте) для сцепного кольца.
 - бункер – воздушная рубашка с циркуляцией горячего воздуха предотвращает потерю тепла асфальтом. Толщина двойных или тройных металлических стенок (в зависимости от места):  3,4; 2,7, и 1,5 мм.
 - изоляция – внутренняя поверхность средней стенки покрыта алюминиевой термостойкой краской, термостойкой до 6700С, равномерно отражающей инфракрасное излучение внутрь. Под третью, внешнюю стенку вокруг всего бункера проложена теплоизоляция толщиной 5см.
 - загрузочные створки – открывающиеся вручную вверх створки бункера для загрузки асфальта. Двойные стенки створок из стали толщиной 1,5 и 2,7 мм со слоем 5 см теплоизоляции между ними.
 - люки для выгрузки асфальта – два люка, по одному с каждой стороны установки, с двойным замком  и перекрытием створок  для максимальной герметизации.
Ходовая часть
 - тип – двуосный прицеп.
 - ось – грузоподъемность 2722кг.
 - подвеска – рессорная.
 - колеса – с металлическими дисками, грузоподъёмностью 2040кг каждое.
 - шины – 4 шины  8,0 х 14,5 дюймов, 12 слойные.
 - тормоза – электропривод на все колеса с системой аварийного торможения.
 - крылья – 0,5см отражающими пластинками.
 - огни – 12-вольтовая система. Светодиодные габаритные, стоп сигналы, указатели поворотов и сигнал опасности.
 - домкрат – мощный, для выставки дышла под сцепку.
 -сцепное кольцо – стальное кольцо толщиной Ø42мм с внутренним Ø76мм. (В комплект входят две цепи безопасности).
Габариты:  длина - 4.7м; ширина - 2,4м;  высота - 2,6м; вес пустой - 2320кг; полный вес - 4500кг

Нагреватель дорожного покрытия

Принцип работы

- инфракрасное излучение создается  газо-воздушной смесью, подаваемой под давлением в энергетический конвертор. Инфракрасное излучение не выжигает и не изменяет вяжущих характеристик асфальта
 - установка состоит из двух систем, которые приводятся в действие независимо друг от друга, и выдаёт сильное пламя в любой позиции, от вертикальной до горизонтальной.
 - каждая система состоят из трёх высокоэффективных  сплавных конверторов с долгим сроком службы
Отражательная камера

- выполнена из 1.5 мм нержавеющей стали, вентилируемая и усиленная, размером 240х180см. Окраска несущей конструкции (грунтовочный и финишный слои) выполнены термостойкой алюминиевой краской.
- отражательная камера опускается и поднимается с помощью электродвигателя 24В с мощным червячным редуктором. Эта выполненная на заказ лебедка имеет  гарантию Ray- Tex  на 10лет.
Максимальный расход топлива: каждая система потребляет 24 400 ккал/м2 максимум.
Топливная система - обе системы работают на чистом пропане, который подается за счет испарения из двух  45кг баллонов (в комплектацию не входят) соединенных газовыми шлангами высокого давления с фитингами многократного использования.  Двухступенчатый редуктор обеспечивает давление в 280 мм водяного столба. Газ проходит через электромагнитный клапан на 24В, его подача регулируется дроссельным клапаном. Газ по шлангам высокого давления подается на смесительную систему с воздуходувкой, имеющей привод от 24 В бесконтактного двигателя с большим ресурсом.
Силовая установка  - каждая мощная 24V силовая система питается от четырех 220А, 6В аккумуляторов, соединенных последовательно, обеспечивает быстрое эффективное нагревание. Имеется встроенное 24В зарядное устройство для аккумуляторов.
Управление  - каждая система имеет датчик давления, управляющий электромагнитным клапаном.
 - встроенные защитные выключатели для всех внешних переключателей, главный выключатель в водостойком исполнении. 110В электрический разъём для зарядного устройства.


Опции.
 - площадка для вибрационного уплотнителя с лебедкой.
 - система временной задержки.
 - инерционные гидравлические тормоза.

4-тонный регенератор


Энергетические конвертеры – четыре инфракрасных конвертера производительностью  по 5500 ккал.
Люки для выгрузки асфальта – четыре люка, по два с каждой стороны установки
Рама шасси – дышло с тремя положениями (по высоте) для сцепного кольца.
Ходовая часть
 - оси – грузоподъемность 3630кг каждая.
 - шины – 4 шины: 6,75 х 17,5 HD, бескамерные
Габариты.
 - длина – 5,2м
 - высота - 2,7м
 - вес пустой - 3630кг
 - полный вес - 7260кг

Примечание – Все  остальные технические характеристики 2-х тонной установки, относятся  и к 4-х тонной, за исключением перечисленных выше.

Соков Виталий
07.10.201312:5607.10.2013 12:56:03
Просмотров:728

Портативная установка для инфракрасного нагрева продольных швов на асфальте JMH400T

Соков Виталий
01.09.201310:1201.09.2013 10:12:25

Установка прицеп инфракрасного нагрева продольных швов для асфальтоукладчика JMH400T
Коммерческое название Joint Match Heaters Trailer Models
Модель JMH400T
Прицеп модель имеет возможность подключения  еще трех нагревателей, увеличив при этом мощность до 825,000BTU. Один 4’ HDE 100  нагреватель крепится к стенке асфальтоукладчика и работает на пропане, баллон устанавливается на верхней части нагревателя.
    Технические характеристики прицепа

 Габаритные размеры: 1.22 м x 508 мм
Нагреватель экрана
·   Габаритные Размеры: L x W  5,6 м x 508 мм
·   Вместимость : 4 - HDE 100-инфракрасных обогревателя
·   Регулировка высоты: 2 -  гидравлических подъемника для регулировки экрана
·   Колеса: 4 - 8" стальной поворотный ролик с масленкой и высокотемпературными подшипниками
·   Дополнительные экраны
·   Экран вместимость: 3 - HDE 100- инфракрасных обогревателя
Особенности:
·
·   Рама прицепа :
·   Подвеска : 1587 кг
·   Тормоза: опция электрические тормоза
·   Колеса и шины: ST205 / 75 R15 LRC 6,
·   Освещение: все необходимое
·   Конструкция рамы: 152,4 мм x 101,6 мм x 3/16 ( трубка )  герметичных соединений
·   Фаркоп: 3150 кг, регулируемая высота и необходимые разъемы
·   Размеры / Вес
·   Длина – 6.55 м
·   Ширина – 1.98
·   Высота – 1.75
·   Масса пустого – 1170 кг
·   Вес Брутто – 1350 кг
·   12 Вольт аккумулятор с подзарядкой
·   Регулировка температуры от 5 PSI до 55 PSI
·   Автоматическое регулирование нагрева от 12,000BTU/SF до 22,000BTU/ SF
·   Проводной пульт дистанционного управления для легкой работы нагревателей с буксируемого транспортного средства
Система отопления
·   Btu мощность: в 400 000 BTU
·   Нагреватели: - в 100 000 BTU высоко интенсивные инфракрасные обогреватели
·   Газовой смесь: тип внутренний (без вентиляторов) из нержавеющей стали с капюшоном для защиты от ветра.
·   Поверхность нагревателя: керамическое волокно
·   Нагреватель размеры 1.22 м Длина x 457 мм Ширина x 254 мм Высота
·   Нагреватель юбка - нержавеющая сталь

Особенности:
·   Каждый обогревателей является съемным для удобства ремонта.
·   Нагреватели изготовлены с запатентованной системой быстрой смены
·   Нагревательный элемент (картридж) могут быть заменен в менее чем за 1 час
·   Запатентованная конструкция позволяет высокоэффективно  и равномерно распределять тепло на большой площади.
·   Высокая начальная теплоотдача (более 22 000 btu/sf) и быстрое повышение температуры
·   Каждый блок имеет свой собственный фильтр для предотвращения  от засорения.
·   Нагреватели могут работать индивидуально  настраиваться через регулятор системы

Газовая система
·   Топливо: жидкий пропан
·   Преобразование топлива: Редуктор  (40usg @ -40f)
·   Кронштейны для баллонов
·   Потребление топлива: 4 баллона обеспечивают работоспособность в течение 2 дней
Регуляторы: регулировка температуры от 5 psi до 55 psi
1 - 5 - 35 psi (на слабый нагрев)
1 - 35 - 60 psi (высокая мощность)
4 - 0 -60 psi регуляторы для настройки каждой строки нагревателей

Электрическая система управления
·   Управления и переключатели установлены в водонепроницаемый электрический шкаф
·   Дистанционное управление
·   Электромагнитные клапаны
·   12 и 24 вольт электропитание, соединение кабельных линий через quick connect’

·   Регулировка температуры от 5 psi до 55 psi
·   Автоматически регулирование нагрева от 12,000BTU/SF до 22,000BTU/ SF
Стандартные функции
·   Счетчик моточасов
·   12 вольтовые свечи зажигания
·   6м кабель к пульту дистанционного управления для  управления установкой  буксируемым транспортным средством
Опции:
·   Контроль Температуры
·   Отслеживание данных по GPS
·   Сигнальные огни
·   3 дополнительные нагреватели 350,000BTU
·   Гидравлические устройства

Технические характеристики могут быть изменены для улучшения







Назад в раздел




Технология инфракрасного ремонта выполняет задачу круглогодичного устранения выбоин, дефектов и неровностей асфальтового покрытия.
Применение технологий инфракрасного нагрева и регенерации избавляет от дорогостоящего фрезерования и связанного с ним целого комплекса работ, решает проблемы ремонта вокруг люков (колодцев подземных коммуникаций), ремонта дефектов, образовавшихся вдоль и поперёк дорожного полотна, значительно сокращает расходы на материалы, освобождает от зависимости от погодных условий.



Описание этапов ремонта с использованием инфракрасного нагрева асфальта:
  • Очистить участок от мусора, загрязнений, воды и снега;
  • Установить оборудование для инфракрасного нагрева над участком для ремонта;
  • Включить оборудование и нагреть поверхность ( во время работы оборудования необходимо контролировать температуру асфальта чтобы не перегреть его);
  • Перемешать скребком или граблями для асфальта размягченный на месте материал, устраняя старые соединения, швы и неровности;
  • Отпрофилировать поверхность асфальтобетона и при необходимости добавить дополнительный слой асфальта;
  • Уплотнить уложенный материал до необходимой степени виброплитой или катком.
Область применения оборудования инфракрасного нагрева и регенерации асфальта;термопрофилирование асфальтобетона, спаивание (сварка) кромки швов при укладке асфальта, ямочный ремонт, примыкания к люкам и рельсам, ремонт покрытий на мостах, путепроводов и пандусах, ремонт асфальтового покрытия при установке бордюров, изготовление декоративного асфальта, нанесение термопластичных покрытий, нагрев и сушка покрытий асфальтобетона, бетона и других, , ремонт швов на тротуарах и парковках, профилирование ливневых стоков, ремонт рулежных дорожек в аэропортах и т.д.
Соков Виталий
01.09.201310:1201.09.2013 10:12:25
Просмотров:1202

Портативная установка инфракрасного ремонта асфальта - Kasi IR-120 WB

Соков Виталий
03.05.201311:4103.05.2013 11:41:00
Портативная установка  инфракрасного ремонта асфальта - Kasi IR-120 WB

Оборудование предназначено для инфракрасного облучения нагрева поверхности уже имеющегося асфальтобетонного покрытия дороги. Им легко маневрировать и с его помощью можно быстро приступить к ремонту асфальт.  Установка Kasi Infrared IR-120 WB работает с горелкой "UltraGlo",  как и остальные системы "Kasi", предназначенные для ремонта дорожного покрытия.
Благодаря дешевизне и маневренности оборудование оптимально подходит для ремонта небольших поверхностей также и в случае дефектов дороги, не доступных грузовым автомобилям или прицепам. Его можно заказать также и в комплекте с системой "Patriot". Установка в комплекте имеет 4  горелки  "UltraGlo" и предназначена для нагревания асфальта глубиной до 7 см за 5-6 минут.

Общие характеристики

Нагреватель асфальта:
Инфракрасные лучи, необходимые для нагрева асфальта, вырабатываются 4 шт. высокопроизводительных инфракрасных преобразователей (горелок) "UltraGlow TM" из нержавеющей стали длиной по 180 см.
В случае дефектов дорожного покрытия меньших размеров требуется 1-3 минуты нагревания, а в случае устранения более значительных дефектов для прогревания асфальтового слоя нужной глубины требуется нагревание продолжительностью в 5-6 минут.





Системы:

Электроснабжение:
Автономная электрическая система содержит в себе 1 шт. аккумулятора напряжением в 12 В, а также и встроенное (или переносное) зарядное устройство аккумулятора, которые и обеспечивают снабжение электрических узлов электроэнергией.
Газоснабжение:
Газоснабжение обеспечивается 1 шт или 2  баллонами из сжиженного газа пропан-бутан массой 13-28 кг или газобаллонами в соответствии с потребностями покупателя.
Размеры:
Длина: 208 см
Ширина: 122 см
Высота: 127 см
Масса: 205 кг (без газобаллона)
Безопасность:
-Предохранительный вентиль, предотвращающий утечку газа в неработающем состоянии оборудования
-Клапан POL контроля утечки газа
Соков Виталий
03.05.201311:4103.05.2013 11:41:00
Просмотров:968 Комментариев:0


Поиск по блогу
Яндекс

Яндекс.Метрика

  НОВИНКА

Холодные герметики

Заливка трещин на асфальте (6).JPG





ЭТО АСФАЛЬТ !




Вход для пользователя

Забыли пароль? | Регистрация
