Автономный комплекс для ямочного ремонта на прицепе AK-3ТВТ-ТМ


Автономный комплекс для ямочного ремонта на прицепе AK-3ТВТ-ТМ
Еще фото
Шасси: Прицеп
Сертификат: ЕАЭС N RU Д-RU.АЖ22.В12229/18
Горелка: газовая
Полная масса: 3 тонны
Поставщик: СК Дельта
Модель: AK-3ТВТ-ТМ
Срок поставки: 75 дней


Дорожный комплекс прицепе  предназначен для ямочного ремонта и является незаменимым оборудованием для подрядчиков. Его простота в управлении и эксплуатации и обеспечивает достаточную пропускную способность для многих мелких ремонтов покрытий. Нагрев поверхности асфальта производится при помощи портативной газовой инфракрасной установки.

Преимущества

  • Емкость бункера 3 тонны, подключение к гидросистеме  - не требуется; ;
  • Производство работ по ямочному осуществляется круглогодично.
  • Работы могут проводиться методом фрезерования и без фрезерования (Метод ИК нагрева)
  • Возможность длительного хранения и транспортировки асфальтобетонной смеси;
  • Возможность разогрева холодного асфальта для дальнейшего использования;
  • Используемое топливо сжиженный газ, пропан-бутан. Расход газа около от 1 кг\час до 2 кг\час
Базовая комплектация комплекса AK-3ТВТ-ТМ:


Платформа прицеп с задней и боковой аппарелью

 -1шт

Термос - бункер   -  3ТВТ-ТМ

 -1шт

Портативная установка инфракрасного нагрева  SP-125MА

 -1шт
Генератор
-1шт
Термоизолированный плавильный котел  -1шт
Мини-Гудронатор

-1шт

 Виброплита  -1шт
 Кран гидравлический с лебедкой
 -1шт

Прицеп

Грузоподъемность, кг

4000

Масса прицепа, кг

1100

Размер грузовой платформы, мм

Длина платформы

3600

Ширина между крыльями

1890

Погрузочная высота

560

Настил платформы, на выбор

сталь,

Подвеска

Резино-жгутовый торсион

Тормозная система


Рабочая

Привод пневмогидравлический двухпроводной.

Колодочная с равным смещением колодок, барабанного типа, действующая на все колеса

Запасная

Автоматическое тормозное устройство с пружинным энергоаккумулятором

Стояночная

Действует на все колеса посредством энергоаккумулятора через разобщительный кран

Аппарели (сходни) (по согласованию)

Гладкие /складные/задвижные под платформу

Сцепное устройство, на выбор

петля: ГОСТ D=90мм/ЕВРО D=50мм/ Евро D=40мм

Электрооборудование

Однопроводное 24 В, стоп-сигнал, габаритные огни, указатели поворота

Цвет

красный, возможен подбор цвета по RAL

Дополнительно:

Рифление платформы, тяговые устройства (лебедки),

разработка дополнительных опций по техническому заданию



Термос - бункер 3ТВТ-ТМ

Термос - бункер является незаменимым оборудованием для подрядчиков и используется в паре с инфракрасными обогревателями тротуарных и дорожных покрытий. После наполнения термос-бункера горячим асфальтом на АБЗ, он обеспечивает  поддержание температуры в ручном режиме в течении рабочей смены. Термос-бункер предназначен для использования при ямочном ремонте асфальтобетонного покрытия , когда работают асфальтобетонные заводы и когда они не работают. Нагрев камер происходит тремя горелками. Его простота в управлении и эксплуатации и обеспечивает достаточную пропускную способность для многих мелких ремонтов покрытий.

Конструкция бункера

  • Бункер - терморубашка с двойными стенками с внутренней циркуляцией горячего воздуха предотвращают потерю тепла асфальтом.
  • Загрузочные створки – открывающиеся вручную вверх створки бункера образуют воронку для загрузки асфальта.
  • Люк для выгрузки асфальта – два вертикальных люка в боковых стенках.

Базовая комплектация бункера:
  • Система рычагов для облегчения открывания загрузочных дверей;
  • Четыре стопора
  • Рычажно-скользящая кинематика открывания дверцы окна выгрузки - на два окна;
  • 2 боковых лотка для выгрузки материала;
  • Управление системой розжига;
  • Аккумулятор  12 Вольт, 7 ампер\часов;
  • 2-инфракрасные газовые горелки с общей мощностью 24 КВт.
Нагревательная система бункера:
  • Инфракрасные горелки керамические, установленных в тепловой камере;
  • Электронное зажигание – состоит из электродов поджига;
  • Система электронной безопасности нагревательной системы;
  • Держатели баллонов – мощные откидные кронштейны для крепления газовых баллонов.

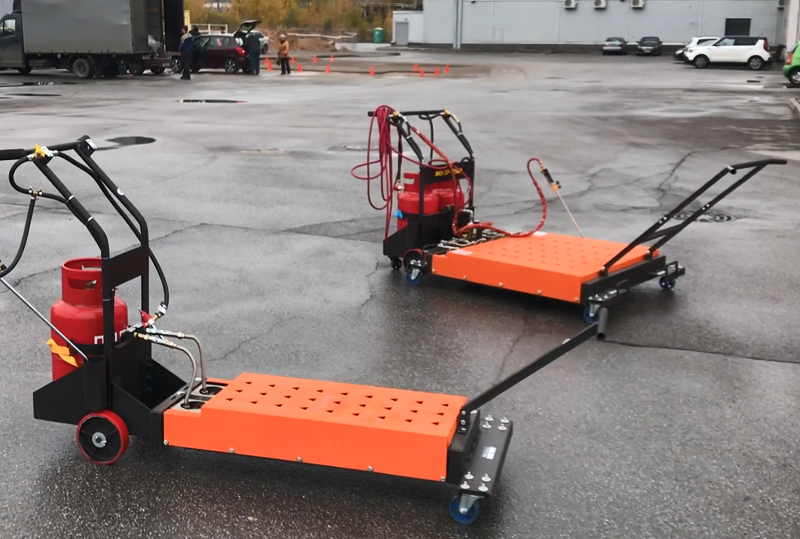

ИК нагреватель SP-125MА

Мощная установка инфракрасного нагрева поверхностей свыше  425 000 BTU - при потреблении от 3.5 до 4 кг топлива в час. Нагрев асфальтобетона происходит за несколько минут (в два раза быстрее зарубежных аналогов) Работает от двух бытовых газовых баллонов 27 и 50 литров. Розжиг осуществляется в ручном режиме от горелки. Портативная установка инфракрасного нагрева  SP-125МА  предназначена для технологического нагрева материалов (асфальт, бетон, металл, термопластик и т. п.) представляет собой комплект из 6 (тип SP) инфракрасных газовых металлических горелок в сборе.  Изделие имеет уникальный, компактный и автономный дизайн, доказанную надежность.

Технические данные

Нагревательные элементы

( ИК излучатели):


Излучатели SP- 6 шт

Топливо:



Пропан / бутан

Рабочие размеры:


1,21 см х 111 см х см

Зона нагрева:


1,15 м х 1,05м

Мощность


125.0  кВт

Потребление топлива:


       от 3, кг до 4,0 кг в час

Устройство включения:


в ручную

Вес без баллонов:


80 кг

Комплектность:

  • 6-ИК излучателя - тип SP;
  • корзина для двух баллонов;
  • шланг газовый;
  • регулятор давления газа - 1 шт;
  • газовоздушная горелка - тип ГВ;
  • четыре колеса;
  • крепления;
  • паспорт.


Плавильный котел для мастик и герметиков SM 24

Комплектность:

  • Датчик температуры,1шт
  • Встроенная в ручка для смешивания1шт
  • Ручной клапан для слива герметика 1шт
  • Газовая горелка с редуктором и шлангом 1шт
  • Редуктор с ручной регулировкой   1шт
  • Газовый шланг, 1шт

Возможные дополнительные опции:
  • автоматика поджига и контроля горения (возможна установка контроллера для поддержания заданной температуры;
  • комплект оборудования для рециклинга асфальта
  • контроллер и термопара для установки и поддержания требуемой температуры;
  • металлические загрузочные двери и оборудование для гидродинамического открывания дверей загрузки;
  • Оборудование для гидродинамического открывания дверей выгрузки;
  • дизельная горелка;
  • система электрического нагрева;
  • металлические загрузочные двери;
  • строб огни;
  • установка инфракрасного нагрева швов;
  • площадка для вибрационного уплотнителя;
  • боковая опрокидывающаяся емкость для отходов;
  • котел для хранения жидкого битума, с подогревом;
  • гидростанция бензиновая;
  • компрессор  с тепловым копьем;
  • ручной каток;
  • газовый резервуар;
  • газовый испаритель;
  • бункер для песка;
  • комплект конусов;
  • ящик для хранения ручного инструмента;
  • система ручной промывки;
  • шланговый барабан со шлангом для промывки;
  • ячейка для хранения руководства по эксплуатации;
  • ступенька с перилами;
  • комплект гидравлических инструментов;
  • гидравлический отбойный молоток;
  • дополнительная краска ОСТ 218.011-99 (прицеп окрашен в оранжевый цвет, с нанесением опознавательных знаков и надписей)
  • ГЛОНАСС с датчиком уровня топлива – 37 000,00 руб.
  • ЗИП (Аптепка-1шт., огнетушитель-1шт., знак аварийной остановки-1шт.)
  • тахограф СКЗИ
  • светодиодная проблесковая панель СП-6СД
  • комплект светодиодных знаков «дорожные работы», «объезд».

По желанию заказчика на термос бункере можно разместить грузовой отсек, в котором можно разместить:
  • компрессор;
  • виброплита с автономным двигателем мощностью 5 л. с.;
  • ручной обрезчик кромок с автономным двигателем мощностью 3–4 кВт;
  • оборудование для получения горячей воздушной струи «Хот-Дог»;
  • краскопульт;
  • пневмоинструмент;
  • отбойный молоток;
  • дорожные знаки ограждения;
  • шанцевый инструмент.

Производитель (поставщик) оставляет за собой право изменить конструкцию установки (изделия) и комплектующие без дополнительного согласования

Автономные комплексы для ямочного ремонта на прице классификатор

Конструкционно состоят из опускающейся плиты инфракрасного нагрева и термос-бункера.
Обозначение: AK-2TBT (тоннаж), модификация монтаж на прицеп (-TM), модификация монтаж на грузовик (-CTD). Может быть 2 типа нагрева: газовый или дизельный (модификация -D).

Модификация монтаж на прицепе, газовый нагрев

Модификация монтаж на прицепе, дизельный нагрев

Модификация монтаж на грузовике, газовый нагрев

Модификация монтаж на грузовике, дизельный нагрев

AK-2TBT-TM

AK-2TBT-TM-D

AK-2TBT-CTD

AK-2TBT-CTD-D

AK-3TBT-TM

AK-3TBT-TM-D

AK-3TBT-CTD

AK-3TBT-CTD-D

AK-4TBT-TM

AK-4TBT-TM-D

AK-4TBT-CTD

AK-4TBT-CTD-D

AK-5TBT-TM

AK-5TBT-TM-D

AK-5TBT-CTD

AK-5TBT-CTD-D

AK-6TBT-TM

AK-6TBT-TM-D

AK-6TBT-CTD

AK-6TBT-CTD-D



AK-8TBT-CTD

AK-8TBT-CTD-D
