Установка инфракрасного нагрева на автоприцепе ИКН ST-200-TD


Установка инфракрасного нагрева на автоприцепе ИКН ST-200-TD Шасси: Прицеп
Сертификат: ЕАЭС N RU Д-RU.АЖ22.В12229/18
Длина:  3,24 м
Ширина: 1,70 м
Высота: 1.95 м
Горелка: Газовая, тип ST
Полная масса: 320 кг
С этим товаром рекомендуем: Режувенатор для ИК термопрофилирования и пассивного рециклинга асфальта АРТ-Repave-056
Страна происхождения: Россия
Тип перемещения: Автомобиль
Поставщик: СК Дельта
Модель: ИКН ST-200-TD




Установка инфракрасного нагрева на автоприцепе ИКН ST-200-TD можно восстанавливать эффективно и непрерывно производить работы по ямочному ремонту. Производимое инфракрасное тепло проникает быстро и глубоко, размягчая внутренние слои асфальта без окисления или пережога. ИКН ST-200-TD позволяет соединить старый и новый асфальт для устройства бесшовного ремонта. Выбоины, трещины, бугры и неровности  – это только некоторые дефекты, которые можно отремонтировать с помощью нашей установки.

Принцип работы

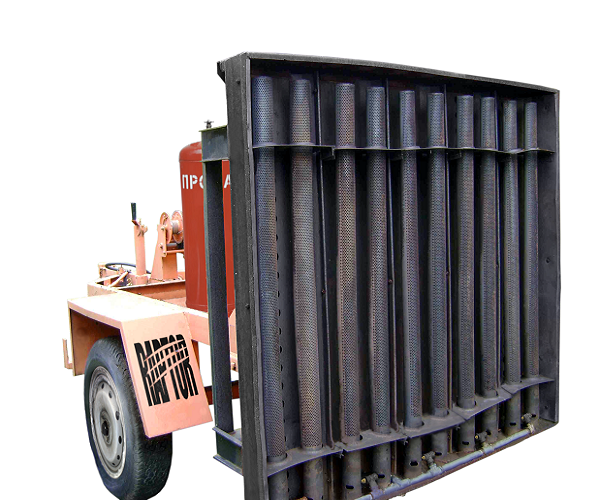

Установка состоит из одной нагревательной плиты, которая может работать в любом положении от вертикального до горизонтального. Инфракрасное излучение создается с помощью параболических трубных нагревателей сделанных из нержавеющей стали, которые имеют максимальный срок службы. Отражательная камера нагревательной плиты выполнена из 1мм нержавеющей стали, вентилируемая и усиленная, размером 160х175см. Окраска несущей конструкции (грунтовочный и финишный слои) выполнены термостойкой краской. Нагревательная камера опускается и поднимается с помощью мощного червячного редуктора. Топливо : Пропан (подача за счет испарения). Четыре 50 литровых баллона соединены газовой рампой (заказываются отдельно).


В отражательной камере находится шести ИК излучателей параболического типа. Разогретый до 800-900°С металл излучает инфракрасные лучи. Конструкция металлической трубы, предотвращает появление открытого горения, делая горелку максимально пожаробезопасной. Контроль горения осуществляется редуктором и запорными кранами. Конструкция горелки обеспечивает надежность и безопасность всей установки при эксплуатации в течении расчетного ресурса работы, а также возможность ремонта или замены отдельных блоков.

Конструкция прицепа

  • Каркас из швеллера.
  • Поперечины из  швеллера
  • Крылья,  штампованные из рифленого листа
  • Платформа для баллонов из металлического листа с опорным швеллером
  • Отсек для аккумулятора из стали м и каркаса из  металлического уголка
  • Усиленная опора лебедки из швеллера
  • Однопрядный трос лебедки из нержавеющей стали.
  • Рама для крепления отражательной камеры из 50 мм металлического уголка.
  • Размеры

    • Длина прицепа (транспортная) – 3,24 м
    • Ширина прицепа   -  1,74м
    • Высота прицепа - 1,94 м
    • Длина ик камеры   -  1,68 м
    • Ширина ик камеры  -  1,5 м
    • Вес (без топлива)  - 550 кг
    • Полный вес  -  750 кг

    В базовую комплектация:


    Прицеп
     -1шт
    Газовая рампа с держателями
     -1шт
    Инфракрасная плита с 10 газовыми ик горелками  типа ST
     -1шт
    Лебедка ручная
     -1шт
    Газовоздушная горелка
     -1шт




      Возможные дополнительные опции:

    • площадка для вибрационного уплотнителя;
    • боковая опрокидывающаяся емкость для отходов;
    • котел для хранения жидкого битума, с подогревом;
    • гидростанция бензиновая;
    • компрессор  с тепловым копьем;
    • ручной каток;
    • газовый резервуар;
    • газовый испаритель;
    • бункер для песка;
    • комплект конусов;
    • ящик для хранения ручного инструмента;
    • ночной обогрев ёмкости вяжущего материала;
    • система ручной промывки;
    • шланговый барабан со шлангом для промывки;
    • ячейка для хранения руководства по эксплуатации;
    • ступенька с перилами;
    • комплект гидравлических инструментов;
    • гидравлический отбойный молоток;


    Назначение изделия

    Нагреватель инфракрасного излучения собраны на металлической раме (установка), тип газовых горелок ST соответствует требованиям ГОСТ25696-83 и требованиям пожарной безопасности согласно НПБ 252-98, горелки работают на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р52087-2003 типа «Пропан».


    • Не допускается монтаж и эксплуатация изделия в производственных помещениях категории А, Б и В 1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости, а также в цокольных и подвальных помещениях.
    • Не допускается применение установки в местах хранения горючих материалов, а также в помещениях без постоянного обслуживающего персонала!
    • Не используйте изделие в жилых помещениях!
    • Не используйте изделие в закрытых или не проветриваемых помещениях!
    • Не использовать вводной среде!
    • Не использовать в агрессивной среде!
    • Не бросать, не кидать, не подвергать изделие грубому механическому воздействию!
    Последовательность включения

    Проверьте состояние нагревательных элементов (визуальный осмотр).

    Проверьте крепления горелки, состояние коллектора газового шланга и его соединения, регулятор давления.


    • Открыть краны на газовых баллонах
    • Установить давление пропановом редукторе в положение '0.08 – 1.1 МPa.
    • Открыть кран подачи газа от газовой рампы, расположенный на первом коллекторе установки.
    • Открыть кран подачи газа газо-воздушной горелки от редуктора.
    • Зажечь газо-воздушную горелку
    • Открыть краны подачи газа на ИК горелки
    • Зажечь две инфракрасные горелки присоединенные к первому коллектору ИКН, т.е. поднести источник огня к специальным отверстиям  и дождаться устойчивого горения.
    • Убедиться в работе всех двух горелок
    • Установить давление регуляторов давления пропанового редуктора в положение от 0.05 – 0.09 МPa

    Закрыть кран подачи газа на газовоздушной ГВ горелки.

    ВНИМАНИЕ

    Температура горения, равна приблизительно 750 - 900°C. При штатном нагреве горелки имеют однородный оранжево-красный цвет, что  подтверждает правильное давление подачи газа.

    При расходе газа со временем изменяется давление на редукторе. Поэтому важно постоянно контролировать и при необходимости регулировать давление газа на пропановом редукторе в положение 0.05 – 0.09 МP

    Выключение

    • Закрыть краны на газовых баллонах.
    • Переведите газовые краны на коллекторе в положение «закрыто».
    • Убедиться в отсутствии пламени в горелках.
    • Не трогать корпус и газовые горелки руками до их полного остывания.


    ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ВАЖНАЯ ИНФОРМАЦИЯ
    Данная установка должна устанавливаться и обслуживаться в соответствии с применяемыми в настоящее время нормами безопасности, а также требованиями настоящей инструкции. Не переделывайте, не разбирайте горелки. Её конструкция разработана так, чтобы обеспечить безопасность для Вас и Вашей собственности. Во избежание излишних нагрузок на источник излучения рекомендуется подключение горелки при помощи гибкого шланга. Это изделие работает на пропане со специально поставляемым регулятором давления.


    ВНИМАНИЕ
    • Не использовать для отопления жилых помещений!
    • Не использовать для приготовления пищи!
    • Горелки следует содержать в чистоте, не допуская загрязнения   керамического элемента.
    • Не использовать в помещениях, а также в подвальных  помещениях.
    • Не использовать в случае обнаружения запаха газа.
    • Производственный участок, где работает горелка,  должно быть оснащены огнетушителями и средствами пожаротушения
    • Горелка должна крепиться на несгораемую поверхность.
    • Открытая электропроводка должна находиться на   расстоянии не менее 1 метра от горелки.

    Соблюдать дистанцию: минимальное допустимое расстояние до легковоспламеняющихся материалов при θmax=70°C – 2м., до потолка – 1м., до стены - 0,6м.
    Запрещено оставлять горелки без присмотра. При применении горелки на открытом пространстве она должна быть защищена от атмосферных осадков и ветра (если он более  8 км/час). Горелку необходимо оберегать от влаги, ударов и повреждений. Не вешать на установку одежду и другие, даже невоспламеняющиеся,   материалы.
    • Не распылять аэрозоли вблизи горелки.
    • Запрещается касаться ИК горелок во время их работы и после прекращения работы (ранее, чем через 2 часа).
    • Не оставляйте детей без присмотра рядом с изделием
    • Газовый баллон размещается вертикально в стороне, противоположной направлению излучения на расстоянии  не менее 2 м метра от установки.
    • Шланг не должен контактировать с горючими веществами  и попадать под прямое излучение от горелки и отводимое тепло.
    • Не перемещайте горелки и, когда они работают.
    • Перед заменой баллона дайте горелке остыть

    ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
    • По мере загрязнения горелок необходимо удалять пыль и грязь (горелка должна быть выключена и остывшая) - продувка сжатым воздухом форсунок, шлангов и коллектора.
    • Проверьте состояние нержавеющей сетки (визуальный осмотр).
    • Проверьте крепления горелки, состояние коллектора газового шланга и его соединения, регулятор давления. Температура горения, равная приблизительно 800-900°C (оранжево-красный цвет), что подтверждает чистоту горелки и правильное давление подачи газа
    • Прочистка форсунки механическим способом, включая сжатый воздух
    • Технические характеристики могут изменяться без предварительного уведомления.
    • Плюсовая температура обеспечивает бесперебойную подачу газа из ёмкости (баллона). Однако при минусовой же температуре содержимое баллона может покрываться инеем, и подача газа может замедляться или полностью останавливаться. В этом случае говорят "баллон замерз" и ИК горелки как следствие перестают гореть (затухают).

    Модификации дорожных инфракрасных нагревателей в соответствии с декларацией ЕАС

    ИКН – инфракрасные нагреватель

    Обозначение: монтаж на прицеп (-TD), монтаж на асфальтоукладчик (-JPV), монтаж на колеса (-JPVT)

    Тип ИКН



    Портативный

    На прицепе


    На асфальтоукладчик JPV

      ST

    ИКН ST-100

    ИКН ST-100M

    ИКН ST-100MA

    ИКН ST-120

    ИКН ST-125

    ИКН ST-125MA

    ИКН ST-135

    ИКН ST-135MA

    ИКН ST-200-TD

    ИКН ST-300-TD

    ИКН ST-400-TD

    ИКН ST-200-JPV

    ИКН ST-300- JPV

    ИКН ST-400- JPV




    ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:

    Гарантийный срок 12 месяцев со дня продажи, при условии соблюдения правил указанных в данном паспорте.
    В течение гарантийного срока все неисправности, возникшие не по вине покупателя, устраняются изготовителем.

    Гарантийные обязательства утрачивают свою силу в случаях:

    • несоблюдения требований, указанных в данном;
    • несоблюдения требований по обслуживанию;
    • небрежного хранения, механических повреждений;
    • использование горелок в целях, для которых она  не предназначалась


    В целях улучшения производительности и эффективности работы оборудования производитель (поставщик) оставляет за собой право изменить конструкцию установки (изделия) и комплектующие без дополнительного согласования.
